[안드로이드 스튜디오] 목록/내용을 접었다 펼 수 있는 Expandable Recycler View 사용 예제

안녕하세요, 하루플 입니다.



최근에 취미로 개발해보고 싶은 앱이 생겨 개발중인데요!

조금 더 깔끔한 UI 개발을 고민하던 중 Expandable Recycler View 라는 것을 보았습니다!

RecyclerView가 기존에 리스트뷰 상위호환 버전이였는데 그걸 접을 수 있게 해주는 겁니다.

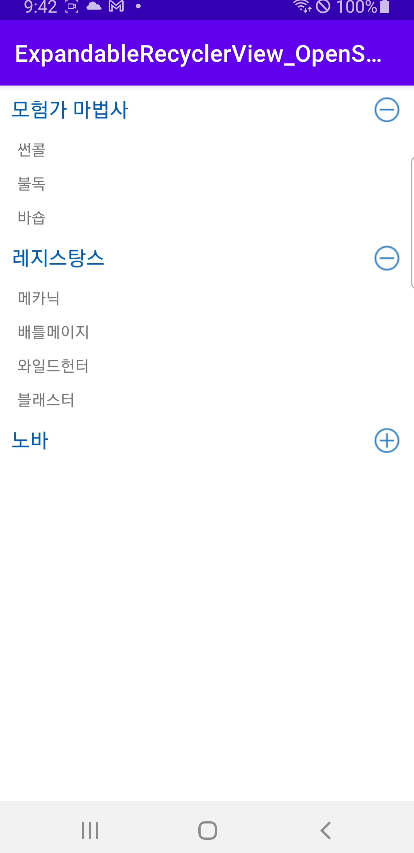

아래 예시로 먼저 보겠습니다.



이렇게 띄워주는겁니다!



여기서 작성한 소스코드는 아래 Github에서 다운로드하여 사용하실 수 있습니다.

https://github.com/haruple97/Open-Source-Library

GitHub - haruple97/Open-Source-Library: 혼자 만든 오픈소스 공간 (Feel free to use it!)





---

우선, 소스코드 구현전 아래 이미지를 다운로드 하여 drawble 폴더에 넣어줍니다.

circle_plus

circle_minus





activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <androidx.recyclerview.widget.RecyclerView
        android:id="@+id/recyclerview"
        android:layout_width="match_parent"
        android:layout_height="match_parent"/>

</LinearLayout>





list_header.xml

<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="horizontal"
    android:paddingLeft="13dp"
    android:paddingStart="13dp"
    android:paddingRight="10dp"
    android:paddingEnd="10dp"
    android:paddingTop="5dp"
    android:paddingBottom="5dp"
    android:layout_width="match_parent"
    android:layout_height="wrap_content">

    <TextView
        android:id="@+id/header_title"
        android:textColor="#045CB1"
        android:textSize="18sp"
        android:gravity="center_vertical"
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="1"/>

    <ImageView
        android:id="@+id/btn_expand_toggle"
        android:src="@drawable/circle_plus"
        android:layout_width="30dp"
        android:layout_height="30dp"
        android:layout_weight="0"/>

</LinearLayout>







이제 JAVA 부분을 작성해보겠습니다.

MainActivity.java

public class MainActivity extends AppCompatActivity {

    private RecyclerView recyclerview;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        recyclerview = findViewById(R.id.recyclerview);
        recyclerview.setLayoutManager(new LinearLayoutManager(this, LinearLayoutManager.VERTICAL, false));
        List<ExpandableListAdapter.Item> data = new ArrayList<>();

        data.add(new ExpandableListAdapter.Item(ExpandableListAdapter.HEADER, "모험가 마법사"));
        data.add(new ExpandableListAdapter.Item(ExpandableListAdapter.CHILD, "썬콜"));
        data.add(new ExpandableListAdapter.Item(ExpandableListAdapter.CHILD, "불독"));
        data.add(new ExpandableListAdapter.Item(ExpandableListAdapter.CHILD, "바숍"));

        data.add(new ExpandableListAdapter.Item(ExpandableListAdapter.HEADER, "레지스탕스"));
        data.add(new ExpandableListAdapter.Item(ExpandableListAdapter.CHILD, "메카닉"));
        data.add(new ExpandableListAdapter.Item(ExpandableListAdapter.CHILD, "배틀메이지"));
        data.add(new ExpandableListAdapter.Item(ExpandableListAdapter.CHILD, "와일드헌터"));
        data.add(new ExpandableListAdapter.Item(ExpandableListAdapter.CHILD, "블래스터"));

        ExpandableListAdapter.Item places = new ExpandableListAdapter.Item(ExpandableListAdapter.HEADER, "노바");
        places.invisibleChildren = new ArrayList<>();
        places.invisibleChildren.add(new ExpandableListAdapter.Item(ExpandableListAdapter.CHILD, "카이저"));
        places.invisibleChildren.add(new ExpandableListAdapter.Item(ExpandableListAdapter.CHILD, "카인"));
        places.invisibleChildren.add(new ExpandableListAdapter.Item(ExpandableListAdapter.CHILD, "카데나"));
        places.invisibleChildren.add(new ExpandableListAdapter.Item(ExpandableListAdapter.CHILD, "엔젤릭버스터"));

        data.add(places);

        recyclerview.setAdapter(new ExpandableListAdapter(data));

    }
}

리스트에 추가할 아이템들을 입력해줍니다.

HEADER 속성을 주면 목록의 메인 헤더명으로 사용할 수 있습니다.









ExpandableListAdapter.java

이제 MainActivity에서 추가한 리스트를 받아주는 Adapter를 구현해보겠습니다.

public class ExpandableListAdapter extends RecyclerView.Adapter<RecyclerView.ViewHolder>{

    public static final int HEADER = 0;
    public static final int CHILD = 1;

    private List<Item> data;

    public ExpandableListAdapter(List<Item> data) {
        this.data = data;
    }

    @Override
    public RecyclerView.ViewHolder onCreateViewHolder(ViewGroup parent, int type) {
        View view = null;
        Context context = parent.getContext();
        float dp = context.getResources().getDisplayMetrics().density;
        int subItemPaddingLeft = (int) (18 * dp);
        int subItemPaddingTopAndBottom = (int) (5 * dp);
        switch (type) {
            case HEADER:
                LayoutInflater inflater = (LayoutInflater) parent.getContext().getSystemService(Context.LAYOUT_INFLATER_SERVICE);
                view = inflater.inflate(R.layout.list_header, parent, false);
                ListHeaderViewHolder header = new ListHeaderViewHolder(view);
                return header;
            case CHILD:
                TextView itemTextView = new TextView(context);
                itemTextView.setPadding(subItemPaddingLeft, subItemPaddingTopAndBottom, 0, subItemPaddingTopAndBottom);
                itemTextView.setTextColor(0x88000000);
                itemTextView.setLayoutParams(
                        new ViewGroup.LayoutParams(
                                ViewGroup.LayoutParams.MATCH_PARENT,
                                ViewGroup.LayoutParams.WRAP_CONTENT));
                return new RecyclerView.ViewHolder(itemTextView) {
                };
        }
        return null;
    }

    public void onBindViewHolder(RecyclerView.ViewHolder holder, int position) {
        final Item item = data.get(position);
        switch (item.type) {
            case HEADER:
                final ListHeaderViewHolder itemController = (ListHeaderViewHolder) holder;
                itemController.refferalItem = item;
                itemController.header_title.setText(item.text);
                if (item.invisibleChildren == null) {
                    itemController.btn_expand_toggle.setImageResource(R.drawable.circle_minus);
                } else {
                    itemController.btn_expand_toggle.setImageResource(R.drawable.circle_plus);
                }
                itemController.btn_expand_toggle.setOnClickListener(new View.OnClickListener() {
                    @Override
                    public void onClick(View v) {
                        if (item.invisibleChildren == null) {
                            item.invisibleChildren = new ArrayList<Item>();
                            int count = 0;
                            int pos = data.indexOf(itemController.refferalItem);
                            while (data.size() > pos + 1 && data.get(pos + 1).type == CHILD) {
                                item.invisibleChildren.add(data.remove(pos + 1));
                                count++;
                            }
                            notifyItemRangeRemoved(pos + 1, count);
                            itemController.btn_expand_toggle.setImageResource(R.drawable.circle_plus);
                        } else {
                            int pos = data.indexOf(itemController.refferalItem);
                            int index = pos + 1;
                            for (Item i : item.invisibleChildren) {
                                data.add(index, i);
                                index++;
                            }
                            notifyItemRangeInserted(pos + 1, index - pos - 1);
                            itemController.btn_expand_toggle.setImageResource(R.drawable.circle_minus);
                            item.invisibleChildren = null;
                        }
                    }
                });
                break;
            case CHILD:
                TextView itemTextView = (TextView) holder.itemView;
                itemTextView.setText(data.get(position).text);
                break;
        }
    }

    @Override
    public int getItemViewType(int position) {
        return data.get(position).type;
    }


    @Override
    public int getItemCount() {
        return data.size();
    }

    private static class ListHeaderViewHolder extends RecyclerView.ViewHolder {
        public TextView header_title;
        public ImageView btn_expand_toggle;
        public Item refferalItem;

        public ListHeaderViewHolder(View itemView) {
            super(itemView);
            header_title = (TextView) itemView.findViewById(R.id.header_title);
            btn_expand_toggle = (ImageView) itemView.findViewById(R.id.btn_expand_toggle);
        }
    }

    public static class Item {
        public int type;
        public String text;
        public List<Item> invisibleChildren;

        public Item() {
        }

        public Item(int type, String text) {
            this.type = type;
            this.text = text;
        }
    }

}

여기까지만 작성하시면 잘 작동되는걸 확인하실 수 있을겁니다!

지금까지는 text만 추가하였지만 저는 text와 imge가 함께 출력되는 CardView 형식으로 개발중입니다.

Adapter에 이미지를 받아주는 속성을 추가하면 될 것 같은데 확실한건 구현해보고 다시 포스팅하겠습니다!



모르거나 궁금한점 있으면 댓글로 부탁드립니다!



참고블로그[https://dreamaz.tistory.com/223]
